Beschreibung
Funktionsbeschreibung

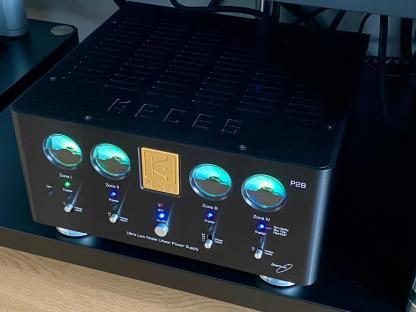

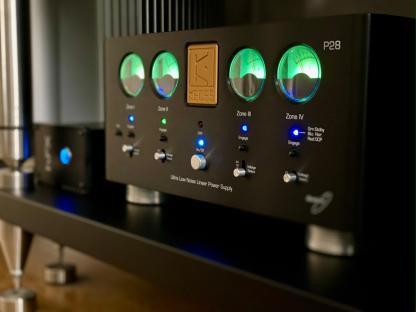

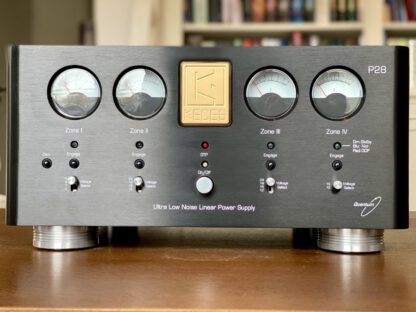

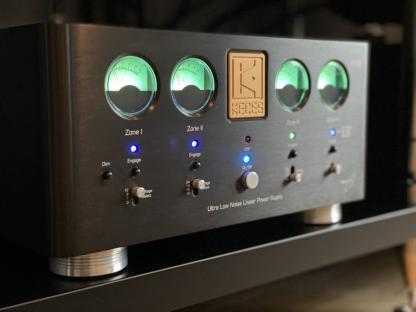

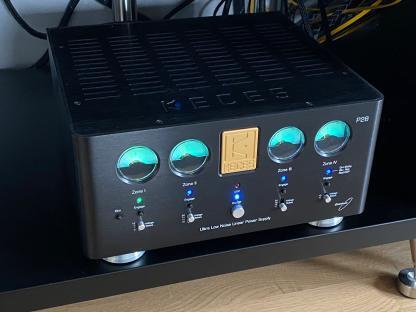

Das Keces P28 LPS hat 4 analoge beleuchtete Amperemeter zur Anzeige der abgegebenen Stromstärke je Zone. Die Beleuchtung kann abgeschaltet werden. Jeder dieser 4 Zonen kann einzeln ein- oder ausgeschaltet werden. Jeweils darunter werden die benötigten Spannungen mit einem Schieberegler eingestellt. In der Mitte befindet sich der Hauptschalter.

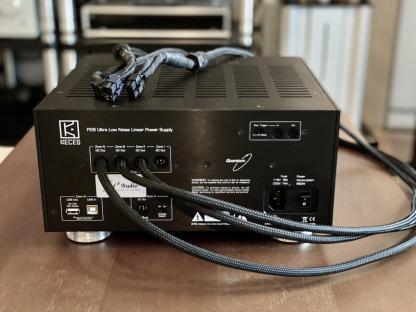

Darüber hinaus stehen auf der Rückseite mit der Zone V eine weitere Stromversorgung und mit der Zone VI sogar ein USB Isolator zur Verfügung. Mit insgesamt 6 Zonen lassen sich verschiedene Geräte mit nur einem Netzteil anschließen.
fis Audio Optimierungen

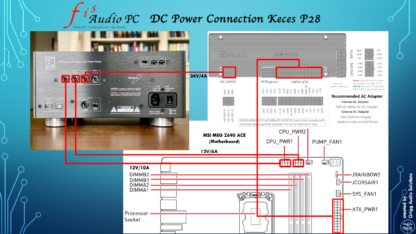

Es ist besser eine direkte Stromversorgung ohne Zwischenstecker umzusetzen. Denn jeder Stecker und jede Buchse bildet Übergangswiderstände. Daher wurden die vom Audio PC benötigten Kabel mit ATX Molex Stecker direkt an den Verteiler angelötet.
Zone II liefert 24V/4A den Gleichstrom über den 6 Pin Molexstecker für einen DC-ATX-Konverter wie z. B. HDPLEX 400W HiFi DC-ATX.
Die Zone III 12V/6A und Zone IV 12V/10A versorgen mit gleich zwei 8 PIN Molex Stecker die CPU direkt mit Strom.
Eine Buchse für DC Hohlstecker 2.5/5.5mm in Zone I ist dringeblieben und steht zur freien Verfügung.
Natürlich kann die Verkabelung nachträglich je nach Bedarf geändert werden. Der Stromverteiler ist zum anschließen anderer Verbindungskabel leicht zugänglich.
Die PC Kabel von fis Audio zeichnet folgendes aus:
– hochreines Kupfer 18 AWG
– vergoldete Molex Pins (für ATX 6P, 8P, 24P)
Dieser Umbau hatte sich klanglich wirklich gelohnt.
Technische Eigenschaften
Es ist ein Schumann Resonanz-Generator verbaut.
Ausgangsspannungen und Stromstärken:
Zone I: 5V/7V/9V/12V, 4A.
Zone II: 12V/15V/19V/24V, 4A.
Zone III: 12V/15V/19V/24V, 6A.
Zone IV: 12V/15, 10A.
Zone V: 5V/9V, 2A.
Zone VI: USB 5V, 2A mit USB Isolator
Ripple Noise:
kleiner 0,1 mV (100 uV) bei Vollast
kleiner 0,01 mV (10 uV) bei 60 Watt
Leistungsaufnahme:
Standby: 0.5 Watt
Maximum: 500 Watt
Gehäuse: Voll-Aluminum
Abmessungen (BxTxH): 300x279x133mm
Nettogewicht: 14KG
weitere Optionen
