Eines der Probleme bei Mehrwegesystemen von Lautsprechern ist die akustische Phase, beziehungsweise das Timing der unterschiedlichen Chassis.
Die Phase gibt den zeitlichen Verlauf einer Schwingung an und wird in Winkelgrad gemessen. 360° entsprechen einer ganzen Schwingung und 180° einer halben. Die Phasenlage der Lautsprecherchassis zueinander ist entscheidend, ob der Frequenzgang verstärkt, gedämpft oder gar komplett ausgelöscht wird. Die Auslöschung erfolgt bei einer Phasendifferenz von 180°, da dort ein Wellenberg mit einem Wellental zusammenfällt. Phasendifferenzen entstehen bei Mehrwegekonstruktionen, bei denen typischerweise der Hochtöner vorauseilt und Mittel- und Basschassis hinterherlaufen.

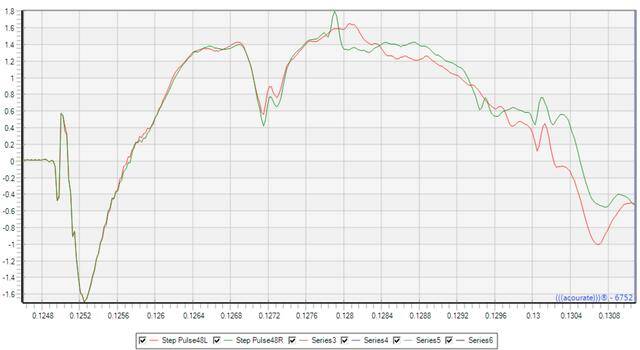

Im Bild unten ist in der Sprungantwort zu erkennen, dass der Hochtöner in einer umgekehrten Polarität zuerst kommt, und dann die Mittel- und Basschassis. Noch schlimmer ist das deutliche Auseinanderlaufen der linken und rechten Sprungantwort. In allen HiFi-Testmagazinen bekommst du in der Regel nur die Sprungantwort eines Lautsprechers zu sehen. Dabei ist für eine dreidimensionale Abbildung die Kohärenz beider Lautsprecher ausgesprochen wichtig.
Für die hörplatzindividuelle Anpassung der akustischen Phase gibt es unterschiedliche Wege. Lautsprecherhersteller schrägen zum Beispiel die Schallwand an und positionieren so den Hochtöner ewtas weiter nach hinten. Oder der Hochtöner kann über eine Mechanik individuell eingestellt werden. Das Verschieben ändert jedoch auch den Frequenzgang. Der Frequenzgang soll jedoch nur der Raumakustik angepasst werden und nicht unbeabsichtigt durch die mechanische Korrektur.

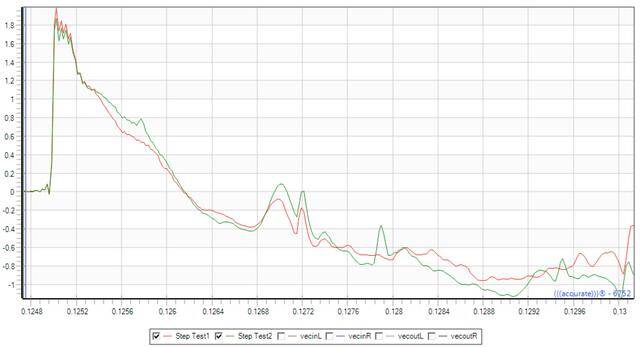

Eine sehr effiziente Möglichkeit stellt die digitale Korrektur über einen Audio PC dar. Dies kann mit der digitalen Korrektur der Raumakustik gleich in einem Schritt erledigt werden. Im Bild unten bringt die digitale Korrektur mit Acourate alle Lautsprecherchassis auf eine Linie. Die Sprungantwort beider Lautsprecher wird perfekt synchronisiert.
Das Ergebnis ist ein zeitrichtiger perfekter Klang, der die Transienten eines Drums oder eines Gitarrenriffs exakt zur Geltung bringt.
