- Die Stromversorgung im fis Audio PC
- Lies dir die Bedienungsanleitungen durch
- Mache den fis Audio PC stromlos und erde dich
- Achte auf einen wackelfreien und guten Kontakt der Steckverbinder
- Achte darauf, dass die Stecker nicht durch Zuglast rausgezogen werden
- Lasse ausreichend Platz zwischen den Kabel
- Pflege deine Kabel und Steckverbinder
- Deine Kabel, deine Verantwortung
- Zusammenfassung
Einer der Gründe für die Schaffung des fis Audo PCs lag im Ersatz der Standard Computer Kabel durch hochreine sauerstofffreie Kupferkabel mit hochwertigen Molex Stecker mit vergoldeten Pins. Schau in unsere Audio PC Grundlagen: Wie beeinflussen Audio PC Kabel den Klang? Was wir unbedingt vermeiden wollen sind hohe Übergangswiderstände bei qualitativ schlechten Steckern und Buchsen. Ebenso vermeiden wir Unterbrechungen und schließen die Kabel direkt am Motherboard oder am DC/ATX-Konverter an.
Damit der Strom ungehindert fließen kann, müssen die Steckverbindungen sorgfältig angeschlossen werden. Wenn möglich machen wir das bereits für dich. Beim Netzteil JCAT OPTIMO S ATX sind die Kabel viel zu starr und zu lang, um beim Versand fest verbunden zu werden. Also musst du es machen. Gleiches gilt, wenn du mal etwas austauscht oder neu hinzufügst. Das zeichnet unseren fis Audo PC aus: die Flexibilität! Aber auch, wenn zum Beispiel die fis Audio DC Kabel bereits von uns angeschlossen wurden, dürfen die Kabel nicht geknickt oder unter Zuglast gesetzt werden.
Die Stromversorgung im fis Audio PC
Die von uns angebotenen fis Audo PCs sind üblicherweise mit einer externen Stromversorgung ausgestattet. Unten im Bild wird zum Beispiel über ein lineares Netzteil der DC/ATX Konverter über ein DC Kabel mit 19V versorgt. Die Verbindung erfolgt über einen 6 Pin Molexstecker. Vom DC/ATX Konverter wird das Motherboard über eine 24 Pin Molexverbindung mit Strom versorgt. Die CPU Stromversorgung erfolgt über 8 Pin Molexstecker mit 12V. Eine PCIe-Karte wird ebenfalls extern mit Strom versorgt. Oft mit 5V über DC Hohlstecker. In diesem Beispiel reden wir von 4 DC Kabel. Das ist wirklich nicht viel, oder? Wir verwenden keine SATA-/ oder interne USB-Kabel, die oft wie Spaghetti den PC durchziehen und dadurch Störungen auslösen können.
Lies dir die Bedienungsanleitungen durch
Die fis Audio PC Bedienungsanleitungen stehen dir online auf unserer Supportseite zur Verfügung. Für alle von uns erworbenen Komponenten erhältst du auch die Bedienungsanleitungen der jeweiligen Hersteller. Oder die Bedienungsanleitungen des Herstellers sind online verfügbar. Lies dir auch diese durch. Je besser du die Komponenten kennst, desto besser kannst du sie mit Strom versorgen und nutzen.
Mache den fis Audio PC stromlos und erde dich
Immer wenn du etwas am fis Audio PC installierst, musst du den PC stromlos machen. Bei der externen Stromversorgung heißt das den Stecker ziehen! Du selbst stehst unter Spannung und elektrostatische Aufladungen können die empfindlichen Komponenten beschädigen. Um dich zu entladen erdest du dich zum Beispiel am blanken Metall eines Heizkörpers.
Achte auf einen wackelfreien und guten Kontakt der Steckverbinder
Wackelkontakte können zu Kurzschlüssen führen und zum Beispiel das Motherboard zerstören! Deshalb ist ein stabiler und fester Kontakt so wichtig. Die Molex Steckverbinder auf dem Motherboard haben eine Ausbuchtung zur Verriegelung. Unten im Bild sind die beiden Molex 8 Pin Buchsen für die CPU Stromversorgung abgebildet. Die Ausbuchtungen sind gut zu erkennen und befinden sich nur auf einer Seite.
Die Molexstecker kannst du nicht falsch rum reinstecken, weil sie sonst nicht reinpassen. Außerdem haben die Molex Stecker mit vergoldeten Pins einen Schnapper, der zur Ausbuchtung (siehe Bild oben) passt. Den Molexstecker setzt du am besten mit beiden Händen oben an und „wackelst“ die Pins in die Öffnungen rein. Vermeide ein Verkanten! Zum Schluss gibst du dem Stecker einen kleinen beherzten „Schubs“ und achtest darauf, dass die Verriegelung hörbar einschnappt. Drücke nicht zu fest drauf, da das Motherboard beschädigt werden könnte.
Beim entfernen eines Kabels gehst du den umgekehrten Weg. Den Schnapper klappst du durch drücken auf und „wackelst“ den Stecker raus. Ziehe niemals am Kabel, da sich sonst die einzelnen Kabelstränge von den Pins lösen können.
Achte darauf, dass die Stecker nicht durch Zuglast rausgezogen werden
Wir kennen die manchmal sehr engen Verhältnisse. Nun empfehlen wir für den fis Audio PC und für die linearen Netzteile sowieso eine freie Aufstellung, um einen Hitzestau zu vermeiden. Die Unterbringung in einem geschlossenen Schrank soll schon aus diesem Grund nicht erfolgen! Grundsätzlich gilt beim Kabel anschließen: in der Ruhe liegt die Kraft! Vermeide Hektik und verlege mit Freude die wertvollen Kabel. Schaffe Dir Platz und vermeide ein Knicken der Kabel und Zuglast auf die Kabel.

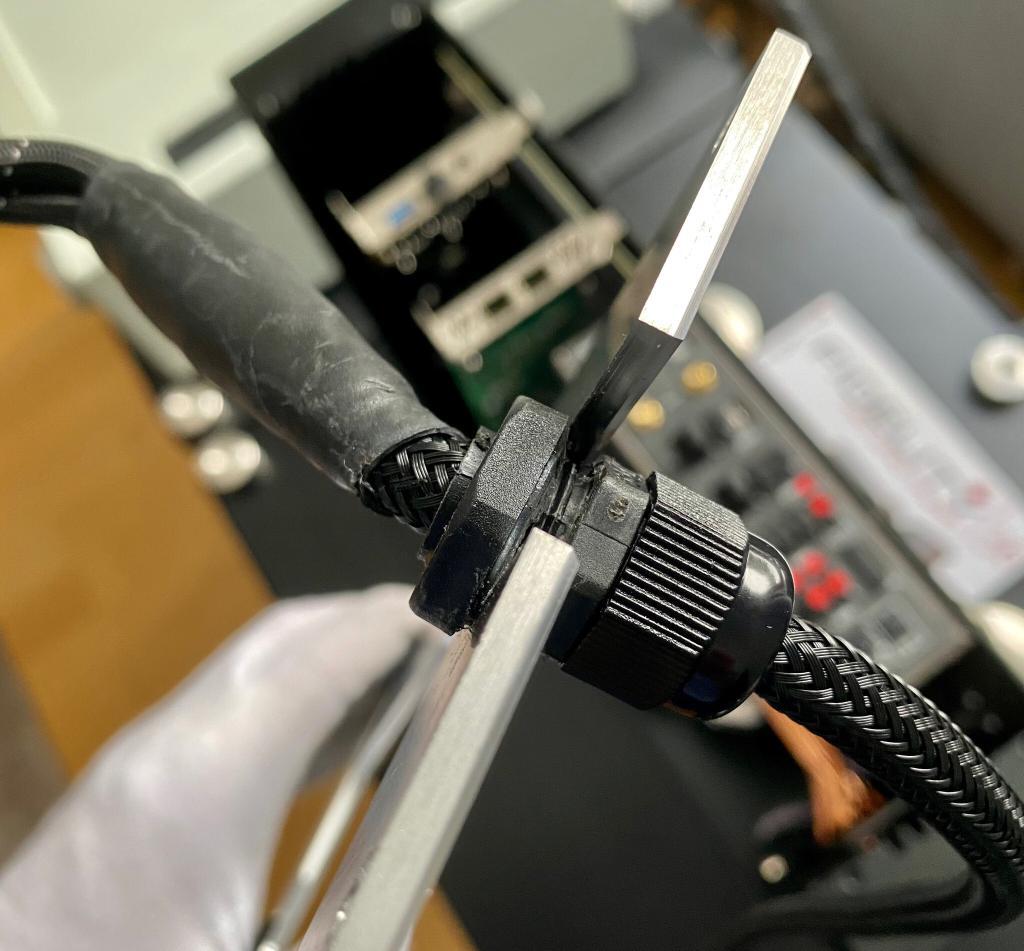

Grundsätzlich sehen wir eine Zugentlastung vor. Dabei werden die Kabel seitwärts in die Kabelöffnung reingeschoben und gegenläufig arretiert. Das kannst du auch nachrüsten: fis Audio PC Alu Rückblende für HDPLEX H5 Chassis – Grigg Audio Solutions
Ein Anrecht auf Zugentlastungmechanismen schließen wir aus gutem Grund aus. Zu unterschiedlich sind die Variationen bei der Stromversorgung. Die Kabel Zugentlastung vom JCAT OPTIMO S ATX Netzteil können wir zum Beispiel mangels Platz im fis Audio PC Gehäuse leider nicht verwenden.
Die Zugentlastung ist nicht immer möglich. Zum Beispiel verhindern am JCAT OPTIMO S ATX Netzteil nur die Schnapper der Molexstecker ein versehentliches rausziehen. Logisch, dass ein Platikschnapper nicht viel Zuglast verträgt.
DC Hohlstecker sind berüchtig dafür, dass sie leicht rausgezogen werden können. Auch hier ist eine Zugentlastung nur möglich, wenn von Anfang an eine Verschraubung berücksichtigt wurde.
Lasse ausreichend Platz zwischen den Kabel
Bei einem Kunden gab es einen Fehlerfall, dass der fis Audio PC nicht mehr bootete. Der Fehler war schnell gefunden. Zwei DC Kabel wurden so stramm um die Steckverbindung des Ein-/Ausschalters verlegt, dass es zu Fehlfunktionen kam. Siehe Bild unten. Das Motherboard prüft vor dem Hochfahren, ob die Spannung stabil ist. In diesem Fall sorgten entweder ein Wackelkontakt oder elektronische Interferrenzen für Spannungsschwankungen. Mit einem Abstand der beiden Kabel zum Steckverbinder wurde das Problem beseitigt.
Ansonsten gelten die allgemeinen Grundsätze bei der Kabelverlegung, wie bei deiner HiFi-Anlage. Verlege AC Kabel (Wechselstrom) niemals parallel mit DC Kabel (Gleichstrom). Unterschiedliche Kabel sollen sich möglichst im 90° Winkel überkreuzen. Achte auf eine stabile Verlegung, damit sich nicht versehentlich etwas löst. Stolperfallen sind unbedingt zu vermeiden.
Pflege deine Kabel und Steckverbinder
Wir kennen das von unserer HiFi-Anlage: saubere Steckverbindungen wirken Wunder. Korossion auf den Kontakten lässt sich leicht durch regelmäßiges rausziehen und reinstecken beheben. Und so beseitigst du auch gleich einen eventuellen Wackelkontakt. Reinige die Steckverbinder am besten mit Isopropylalkohol und vermeide Kontaktmittel. Es gibt Berichte von Kurzschlüssen, weil Kontaktmittel ungünstigerweise eine Verbindung zu Plus und Minus herstellten.
Deine Kabel, deine Verantwortung
Die Kabelverbindungen werden von uns am fis Audio PC angeschlossen, wenn möglich. Oder wir legen dir eine kleine Anleitung zum anschließen bei, denn viele Kabel gibt es beim fis Audio PC nicht. Wir können aber unmöglich wissen, wie es bei dir vor Ort aussieht. Bitte beherzige unsere Tipps und du wirst einen störungsfreien traumhaften Klang genießen können. Bitte beachte, dass eine unsachgemäße Kabelverlegung und Kabelverbindung die Garantie erlöschen lässt!
Zusammenfassung
Bei der Kabelmontage des fis Audo PCs ist einiges zu beachten. Wir verwenden so wenig Kabel wie möglich, dafür um so hochwertigere Kabel und Steckverbinder. Lies dir die Bedienungsanleitungen durch. Mache den fis Audio PC stromlos und erde dich. Achte auf einen wackelfreien und guten Kontakt der Steckverbinder. Achte darauf, dass die Stecker nicht durch Zuglast rausgezogen werden. Lasse ausreichend Platz zwischen den Kabel. Pflege deine Kabel und Steckverbinder. Und denke immer daran: Deine Kabel, deine Verantwortung!
